كيفية قياس معدل تسرب الوصلة الدوارة للهواء المضغوط؟

مرحبًا يا من هناك! كمورد للمفاصل الدوارة للهواء المضغوط، غالبًا ما يتم سؤالي عن كيفية قياس معدل التسرب لهذه الأجهزة الصغيرة الأنيقة. إنه جانب بالغ الأهمية، خاصة عندما تتعامل مع أنظمة الهواء المضغوط، حيث أن أي تسرب يمكن أن يؤدي إلى عدم الكفاءة وزيادة التكاليف. لذلك، دعونا نتعمق ونستكشف الطرق المختلفة لقياس معدل تسرب الوصلة الدوارة للهواء المضغوط.

لماذا يهم قياس معدل التسرب

قبل أن ننتقل إلى الجزء الإرشادي، دعونا نتطرق سريعًا إلى سبب أهمية قياس معدل التسرب. يعد إنتاج الهواء المضغوط مكلفًا، وحتى التسرب الصغير يمكن أن يؤدي إلى فقدان كبير للطاقة بمرور الوقت. يمكن أن يؤثر تسرب المفصل الدوار أيضًا على أداء نظام الهواء المضغوط بأكمله، مما يؤدي إلى انخفاض الإنتاجية واحتمال تلف المعدات. من خلال قياس معدل التسرب بدقة، يمكنك تحديد أي مشكلات وإصلاحها في وقت مبكر، مما يوفر عليك المال والصداع على المدى الطويل.

التفتيش البصري

الخطوة الأولى في قياس معدل التسرب للمفصل الدوار هي إجراء فحص بصري. هذه طريقة بسيطة وسريعة للتعرف على أي علامات واضحة للتسرب، مثل أصوات الهسهسة، أو فقاعات الهواء المرئية، أو الرطوبة حول المفصل. ابدأ بإيقاف تشغيل مصدر الهواء المضغوط والسماح للنظام بخفض الضغط. بعد ذلك، قم بفحص المفصل الدوار بعناية بحثًا عن أي علامات تلف أو تآكل، مثل الشقوق أو الخدوش أو التركيبات السائبة. انتبه جيدًا للأختام والحشيات، فهذه هي المناطق الأكثر شيوعًا التي يمكن أن يحدث فيها تسرب.

إذا لاحظت أي علامات تسرب أثناء الفحص البصري، فمن المهم معالجة المشكلة على الفور. اعتمادًا على شدة التسرب، قد تتمكن من إصلاحه عن طريق شد التركيبات أو استبدال الأختام. ومع ذلك، إذا كان الضرر أكثر اتساعًا، فقد تحتاج إلى استبدال المفصل الدوار بالكامل.

اختبار انخفاض الضغط

بمجرد الانتهاء من الفحص البصري، فإن الخطوة التالية هي إجراء اختبار انخفاض الضغط. هذه طريقة أكثر دقة لقياس معدل التسرب في المفصل الدوار ويمكن أن تساعدك في تحديد كمية الهواء المتسرب من المفصل بدقة. لإجراء اختبار انخفاض الضغط، ستحتاج إلى مقياس ضغط وساعة توقيت.

ابدأ بإغلاق جميع الصمامات الموجودة في نظام الهواء المضغوط باستثناء الصمام المؤدي إلى المفصل الدوار الذي تريد اختباره. بعد ذلك، افتح الصمام واترك النظام يصل إلى ضغط التشغيل المطلوب. بمجرد وصول النظام إلى الضغط المطلوب، أغلق الصمام المؤدي إلى المفصل الدوار وابدأ تشغيل ساعة الإيقاف. راقب مقياس الضغط وسجل انخفاض الضغط خلال فترة زمنية محددة، عادةً من 10 إلى 15 دقيقة.

لحساب معدل التسرب، ستحتاج إلى استخدام الصيغة التالية:

معدل التسرب (CFM) = (الضغط الأولي - الضغط النهائي) × حجم النظام / (الوقت × 14.7)

أين:

• الضغط الأولي هو قراءة الضغط في بداية الاختبار
• الضغط النهائي هو قراءة الضغط في نهاية الاختبار
• حجم النظام هو الحجم الإجمالي لنظام الهواء المضغوط، بما في ذلك الأنابيب والصمامات والوصلات الدوارة
• الوقت هو مدة الاختبار بالدقائق
• 14.7 هو الضغط الجوي بالرطل لكل بوصة مربعة

على سبيل المثال، لنفترض أنك أجريت اختبار انخفاض الضغط على مفصل دوار وسجلت ضغطًا أوليًا قدره 100 رطل لكل بوصة مربعة، وضغطًا نهائيًا قدره 98 رطلًا لكل بوصة مربعة، وحجم النظام 10 أقدام مكعبة، ومدة الاختبار 10 دقائق. باستخدام الصيغة أعلاه، فإن معدل التسرب سيكون:

معدل التسرب (CFM) = (100 - 98) × 10 / (10 × 14.7) = 0.14 CFM

وهذا يعني أن المفصل الدوار يسرب ما يقرب من 0.14 قدم مكعب من الهواء في الدقيقة.

كشف التسرب بالموجات فوق الصوتية

هناك طريقة أخرى لقياس معدل التسرب في المفصل الدوار وهي استخدام كشف التسرب بالموجات فوق الصوتية. هذه طريقة غير جراحية ودقيقة للغاية لاكتشاف التسربات في أنظمة الهواء المضغوط، حتى في المناطق التي يصعب الوصول إليها. تعمل أجهزة كشف التسرب بالموجات فوق الصوتية من خلال الكشف عن الموجات الصوتية عالية التردد التي يتم إنتاجها عندما يتسرب الهواء من نظام مضغوط.

لاستخدام كاشف التسرب بالموجات فوق الصوتية، ما عليك سوى تشغيل الجهاز وضبط إعدادات الحساسية. ثم، قم بمسح المنطقة المحيطة بالمفصل الدوار ببطء باستخدام الكاشف، واستمع إلى أي أصوات عالية التردد. في حالة اكتشاف تسرب، سيصدر الكاشف إشارة صوتية ويعرض موقع التسرب وخطورته على الشاشة.

إحدى مزايا استخدام كشف التسرب بالموجات فوق الصوتية هو أنه يمكن اكتشاف التسربات الصغيرة جدًا بحيث لا يمكن اكتشافها بطرق أخرى، مثل الفحص البصري أو اختبار انخفاض الضغط. وهذا يجعلها أداة قيمة لتحديد التسريبات وإصلاحها قبل أن تتسبب في خسائر كبيرة في الطاقة أو تلف المعدات.

اختبار الفقاعة

هناك طريقة بسيطة وغير مكلفة لقياس معدل التسرب في الوصلة الدوارة وهي إجراء اختبار الفقاعة. تتضمن هذه الطريقة وضع محلول صابوني على المفصل والبحث عن فقاعات تتشكل، مما يدل على وجود تسرب. لإجراء اختبار الفقاعات، ستحتاج إلى زجاجة رذاذ مملوءة بمحلول صابوني، مثل صابون الأطباق والماء.

ابدأ بإيقاف تشغيل مصدر الهواء المضغوط والسماح للنظام بخفض الضغط. ثم قم بتطبيق المحلول الصابوني على المفصل الدوار، مع التأكد من تغطية جميع المناطق التي يحتمل حدوث تسرب فيها. بمجرد تطبيق المحلول، قم بتشغيل مصدر الهواء المضغوط وابحث عن تكوين الفقاعات. إذا ظهرت فقاعات، فهذه علامة على وجود تسرب في المفصل.

لتحديد معدل التسرب، يمكنك تقدير حجم الفقاعات واستخدام مخطط أو صيغة لحساب كمية الهواء المتسرب. ومع ذلك، من المهم ملاحظة أن اختبار الفقاعة ليس دقيقًا مثل الطرق الأخرى، مثل اختبار انخفاض الضغط أو اكتشاف التسرب بالموجات فوق الصوتية، ويجب استخدامه فقط كفحص أولي.

خاتمة

يعد قياس معدل تسرب الوصلة الدوارة للهواء المضغوط جزءًا مهمًا من الحفاظ على كفاءة وموثوقية نظام الهواء المضغوط لديك. باستخدام الطرق الموضحة في منشور المدونة هذا، يمكنك تحديد أي تسرب وإصلاحه في وقت مبكر، مما يوفر أموالك ويقلل من مخاطر تلف المعدات.

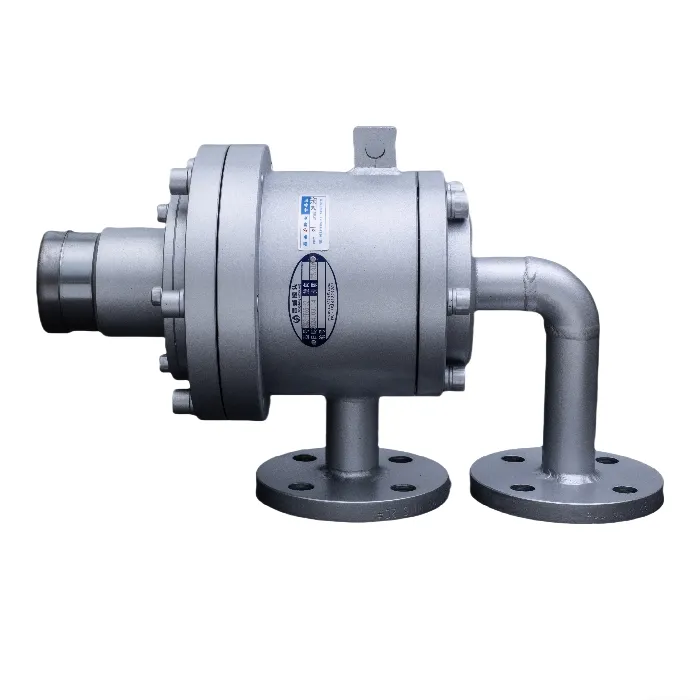

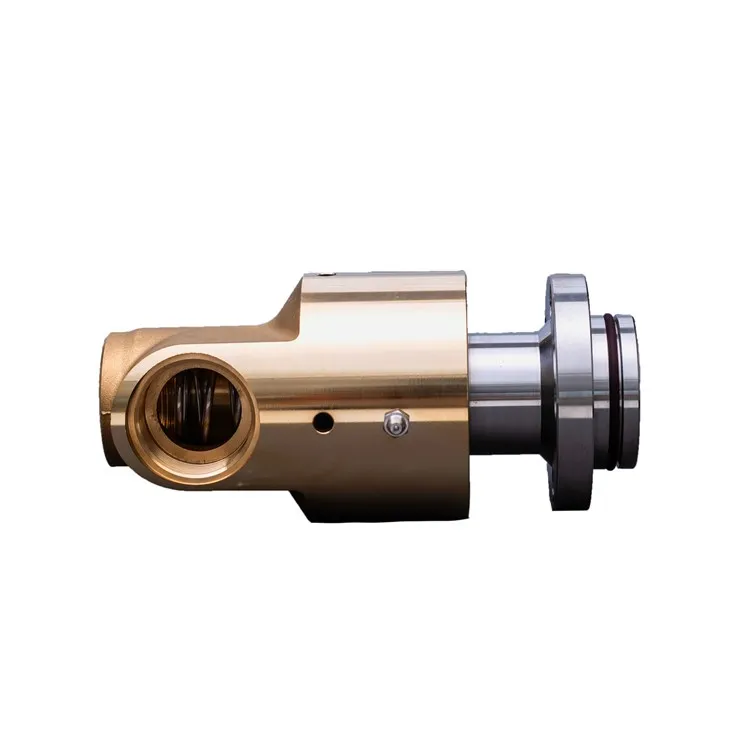

في [Supplier Name]، نقدم مجموعة واسعة من الوصلات الدوارة عالية الجودة للهواء المضغوط، بما في ذلكاتحاد الأنابيب الدوارة,الهواء المشترك الدوار، ووصلة دوارة هوائية قياسية. تم تصميم وصلاتنا الدوارة لتوفير أداء موثوق وفعال، حتى في التطبيقات الأكثر تطلبًا.

إذا كان لديك أي أسئلة حول قياس معدل التسرب للمفصل الدوار أو كنت بحاجة إلى مساعدة في اختيار المفصل الدوار المناسب لتطبيقك، من فضلك لا تتردد في الاتصال بنا. نحن هنا لمساعدتك في العثور على الحل الأفضل لنظام الهواء المضغوط الخاص بك.
